間取りの変更を検討するとき、最初に向き合うべきは「この壁は抜けるか」という問いではなく、「この建物の荷重はどこを通っているか」という問いです。構造体は、建物全体の重さと外力を地盤へ伝えるための連続した経路です。その経路を断ち切れば、建物は静かに、しかし確実に危険な状態へ近づきます。逆に言えば、荷重の流れを正確に読み解くことができれば、どこに空間的な自由があるかが見えてきます。
本稿では、構造体が荷重をどのように分散・伝達するかという基本的なメカニズムから、柱の配置戦略、躯体補強の考え方、そして構造計算に基づくリノベーション可能性の判断プロセスまでを、設計の実務に即した視点で整理します。
荷重はどこへ流れるのか――構造体の基本メカニズム
建物にかかる力は大きく二種類に分けられます。鉛直荷重と水平荷重です。鉛直荷重は、建物自身の重さ（固定荷重）と、家具や人などの重さ（積載荷重）の合計です。水平荷重は、地震力と風圧力が主なものです。
鉛直荷重は、スラブ（床・天井）から梁へ、梁から柱へ、柱から基礎へと伝わります。この流れは、川が支流から本流へ合流していくイメージに近いものです。荷重は常に、より剛性の高い部材へ、より太い経路へと集まろうとします。
水平荷重の処理は、より複雑です。地震時に建物が横揺れする力に抵抗するためには、水平力を受け止め、基礎へと伝える「耐力壁」や「剛性フレーム」が必要です。この水平力の流れを理解せずに壁を撤去すると、建物の耐震性能が著しく低下する可能性があります。
弊社の施工事例では、築30年超のRC造マンションにおいて、撤去を検討していた壁が実際には水平力の主要な伝達経路になっていたケースがありました。外観からは単なる間仕切りに見えた壁が、構造図を精査すると耐震壁として設計されていたのです。この発見が、プランの根本的な見直しにつながりました。
ラーメン構造と壁式構造、何が違うのか
マンションや集合住宅のリノベーションで最初に確認すべきは、その建物がどの構造形式で設計されているかです。主な形式は「ラーメン構造」と「壁式構造」の二つです。
ラーメン構造は、柱と梁を剛接合（溶接や緊結）したフレームで荷重を受ける形式です。壁は構造上の役割を持たない「非耐力壁」として設計されることが多く、間取り変更の自由度が比較的高いとされています。一般的なマンションのラーメン構造では、柱間のスパンはおおむね数メートル単位で設定されますが、その具体的な数値は建物ごとの構造計算によって決まります。
壁式構造は、壁そのものが柱・梁の役割を兼ねる形式です。5階建て以下の低層マンションや集合住宅に多く採用されています（※出典: 建築基準法施行令第79条の4・要追加）。壁が構造体そのものであるため、原則として壁の撤去や開口拡張は認められません。開放的な間取りを実現しようとする場合、壁式構造の建物では根本的な制約を受けることになります。
弊社代表の経験では、購入前の物件調査の段階で構造形式を確認せずに進んでしまい、設計途中で壁式構造であることが判明したケースがあります。その場合、当初のプランを大幅に修正せざるを得ず、施主の期待値との調整に相当な時間を要しました。構造形式の確認は、リノベーション計画の最初のステップです。
柱の配置戦略――開放的なLDKを設計する思考回路
ラーメン構造の建物であっても、柱は撤去できません。柱は鉛直荷重の主要な伝達経路であり、その位置は構造計算によって決定されています。では、柱の存在を前提としながら、いかに開放的な空間を設計するか。これが、リノベーション設計における柱の配置戦略の核心です。

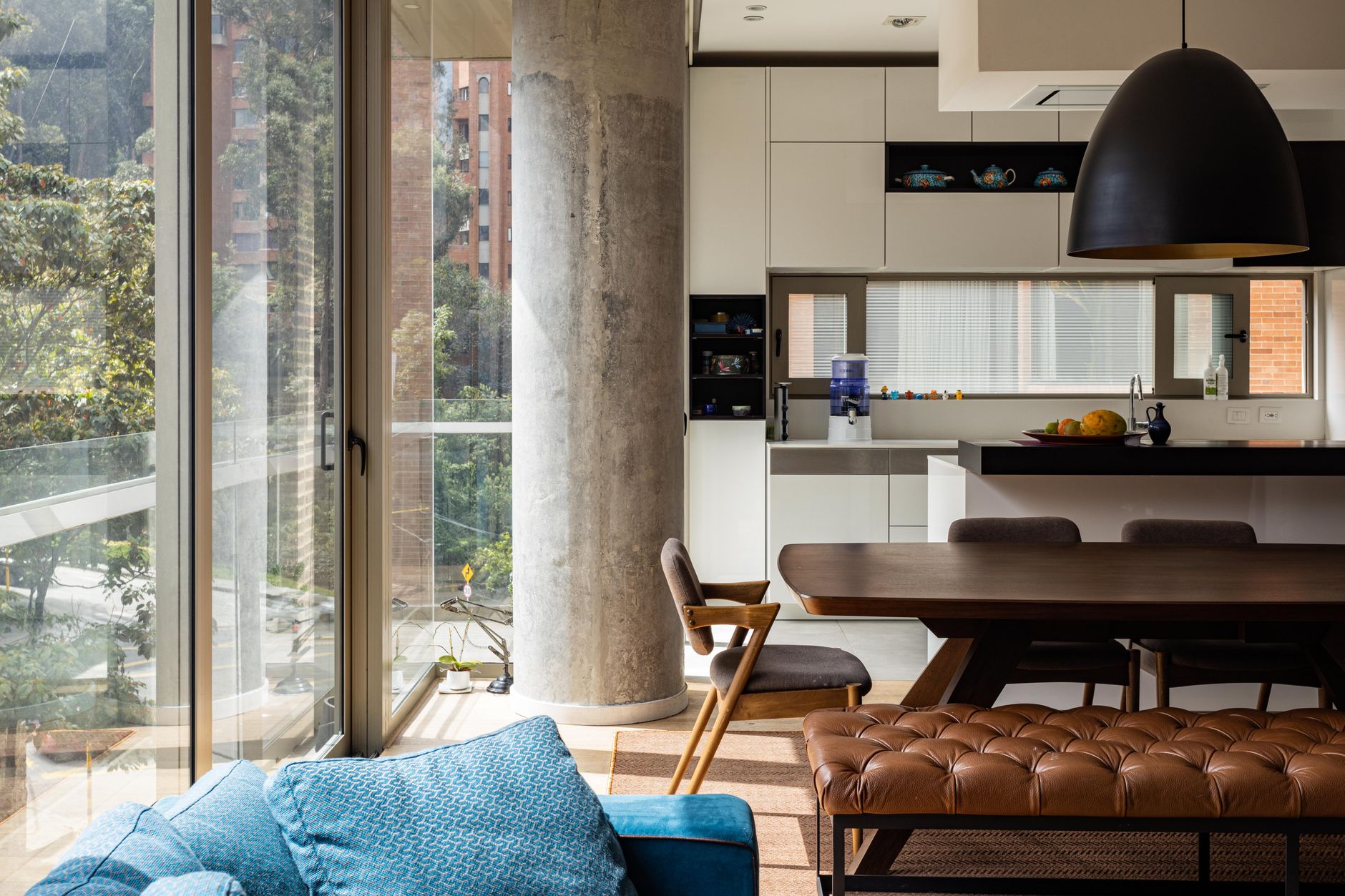

まず考えるべきは、柱を「隠す」のではなく「活かす」という発想の転換です。柱を壁の中に埋め込むのではなく、空間の中に露出させ、家具の配置や動線計画と連動させることで、柱の存在が空間のリズムを生み出す要素になります。弊社の施工事例では、LDKの中央に位置する柱をあえて露出させ、その周囲に収納ユニットを回遊させる形で設計した事例があります。柱は空間の「邪魔者」ではなく、ゾーニングの基点になりました。
次に、柱の位置に合わせてスパンを最大化する梁の架け方を検討します。柱と柱の間に梁を渡し、その梁によって支えられる空間を最大限に広げる設計です。この際、梁の成（高さ）が天井高に影響するため、天井をどう処理するかが空間の質を左右します。梁を天井に埋め込んで平天井にするか、梁を露出させてインダストリアルな印象を与えるか、どちらも有効な選択肢です。
また、柱の配置グリッドを読み解くことで、どの方向に空間を広げることが構造的に合理的かが見えてきます。柱グリッドに沿った方向への拡張は、梁スパンの増大を最小限に抑えられます。逆に、グリッドを斜めに横断するような間取り変更は、構造的な負担が大きくなる傾向があります。
大スパン空間を実現するための躯体補強
既存の柱・梁では対応できない大きなスパンの空間を実現したい場合、躯体補強が必要になります。補強の方法は、建物の構造形式や劣化状況、求められるスパンの規模によって異なります。
最も一般的な手法は、鉄骨フレームによる補強です。既存の柱や梁に鉄骨を抱き合わせるか、新たに鉄骨フレームを挿入することで、荷重の伝達経路を再構築します。この手法は、RC造の建物に対して特に有効です。ただし、鉄骨の重量が増えることで基礎への負担が増大するため、基礎の状態も同時に確認する必要があります。
木造住宅の場合、既存の軸組に対して構造用合板や金物による補強を施しつつ、必要に応じて鋼製の補強材を組み合わせる手法が用いられます。近年では、CLT（直交集成板）を活用した補強手法も選択肢の一つとして検討されるケースが増えています。ただし、CLTの活用は技術的な知見と詳細な構造検討を要するため、採用にあたっては構造設計者との緊密な連携が前提となります。
弊社の施工事例では、築40年超の木造戸建てにおいて、1階の和室二間を一体化した大空間を実現するため、既存の柱を撤去した箇所に鉄骨製の門型フレームを新設しました。フレームの設計には構造設計者が関与し、荷重計算と変形量の検証を経て施工に至っています。完成した空間は、梁の存在感がむしろ天井のアクセントとして機能し、当初の懸念を払拭するものになりました。
補強工事は、コストと空間の制約を伴います。補強材の分だけ天井が下がり、壁の厚みが増すことがあります。設計段階で補強の規模を正確に見積もり、空間の寸法に織り込んでおくことが重要です。
構造計算とリノベーション可能性の判断プロセスはどう進めるか
リノベーションの可能性を正確に判断するためには、構造計算に基づいた検証が不可欠です。しかし、既存建物の構造計算は、新築時の設計とは異なる難しさを伴います。
まず、既存建物の構造図面と構造計算書が手元にあるかどうかを確認します。1981年6月1日に新耐震基準が施行されており、それ以前に建築確認を受けた建物では、構造計算書が保存されていないケースも少なくありません。こうした場合、現地での構造調査（コア抜き、鉄筋探査など）によって現状を把握した上で、現況に即した構造計算を行う必要があります。これは、新築時の設計に比べて手間とコストがかかる作業です。
次に、建物の劣化状況を評価します。コンクリートの中性化、鉄筋の腐食、木材の腐朽やシロアリ被害など、経年劣化によって構造性能が低下している場合、設計上の想定と実際の性能が乖離していることがあります。劣化の程度によっては、補修を先行させてから補強・改修を行う順序が必要です。
弊社代表の経験では、図面上は問題なく見えた建物が、現地調査でコンクリートの著しい中性化が確認され、当初計画していた大スパン化を断念したケースがあります。構造調査の結果によって計画が変わることは珍しくなく、それを設計の初期段階で把握できるかどうかが、プロジェクト全体の品質を左右します。
構造計算の結果は、リノベーションの「可否」だけでなく「条件」を示します。どの壁を残せばよいか、どの程度の補強が必要か、どこに開口を設けられるか。こうした条件を設計者と施主が共有した上で、間取り計画を進めることが、安全で質の高い空間を実現するための前提条件です。
まとめ
開放的な空間を実現したいという意志は、リノベーションの動機として自然なものです。しかし、その意志を安全に、かつ美しく形にするためには、構造体が担っている役割を正確に理解することが欠かせません。
荷重は、目に見えない経路を通じて建物全体に分散されています。その経路を断ち切ることなく、むしろ経路の論理を設計に取り込むことで、構造と空間は対立するものではなくなります。柱は隠すべき障害ではなく、空間を構成する要素になります。壁は制約ではなく、残すべき理由のある存在として設計に位置づけられます。
ラーメン構造か壁式構造か、躯体の劣化状況はどうか、構造図面は存在するか。こうした問いに答えを持った状態で設計を進めることが、リノベーション計画の精度を高めます。構造計算は、可能性を閉じるためのものではなく、可能性の輪郭を正確に描くためのツールです。
私たちが目指すのは、構造の論理と空間の美しさが静かに共存する住まいです。その実現には、設計の初期段階から構造設計者を交えた対話を重ねることが、最も確かな道筋です。間取りの自由は、構造への理解の深さに比例します。
よくあるご質問
壁式構造のマンションでも、開放的なLDKにすることはできますか。
壁式構造では、壁が構造体を兼ねているため、原則として壁の撤去や大きな開口の新設は認められません。ただし、非構造壁（間仕切り壁）の撤去や、既存開口の拡張が可能な範囲での変更は検討できます。構造図面と確認申請書類を精査した上で、構造設計者が判断することが必要です。
リノベーション前に構造調査は必ず行うべきですか。
構造図面と構造計算書が揃っており、劣化の懸念が少ない建物であれば、図面に基づく検討から始めることも可能です。ただし、1981年6月1日の新耐震基準施行以前の建物や、築年数が長い建物では、現地での構造調査を先行させることを強く推奨します。調査の結果が計画全体の方向性を左右することがあります。
柱を撤去することは絶対にできないのですか。
原則として、荷重を負担している構造柱の撤去は認められません。ただし、非常に限られたケースでは、新たな荷重伝達経路を確保した上で既存柱を撤去する手法が検討されることもあります。これは高度な構造設計を伴う作業であり、構造設計者による詳細な計算と確認申請が必要です。
大スパン空間にするとコストはどの程度増えますか。
補強の規模や工法によって大きく異なります。鉄骨フレームの挿入を伴う場合、材料費・加工費・施工費の合計で数百万円単位の追加費用が生じることもあります。設計段階で構造設計者と協議し、補強の規模と費用対効果を早期に把握しておくことが重要です。
構造計算書がない古い建物のリノベーションは、どこに相談すればよいですか。
構造設計者（一級建築士のうち構造専門の資格を持つ方）に相談することが最初のステップです。現地調査の方法や、既存不適格建築物としての取り扱いについても、法的な整理を含めて対応できる専門家に依頼することをお勧めします。設計事務所やリノベーション会社を通じて構造設計者を紹介してもらうことも一般的な方法です。
